Zapojenie kábla

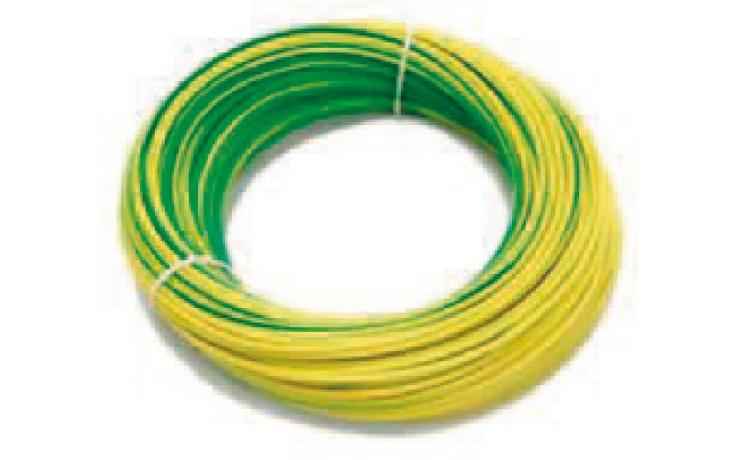

PVC - elektroinštalačný kábel

Použitie:

V suchých miestnostiach, v zariadeniach, rozvádzačoch a rozvodoch a ako vodiče vyrovnania potenciálov v rúrkach na omietke a pod ňou, ako aj na chránenú inštaláciu v svietidlách a na nich.

Na vnútorné zapojenie zariadení s menovitým napätím do 1000 V striedavého prúdu a s menovitým napätím do 750 V jednosmerného prúdu do zeme.

Nie je povolená priama inštalácia do omietky.

Struktúra:

• Medený vodič, holý, jemne splietaný
• Izolácia jadra z polyvinylchloridu (PVC)

Technické údaje:

Menovité napätie Uo/U = 450 / 750 V

Skúšobné napätie = 2500 V (AC)

Teplotný rozsah (pohyblivý) = + 5 °C až + 70 °C

Prevádzková teplota (skrat) = 160 °C

Trvanie skratu (s) = max. 5

Normy:

DIN VDE 0285-525-2-31

DIN EN 60228 Trieda 5 (štruktúra vodičov)
